Assemblage requis

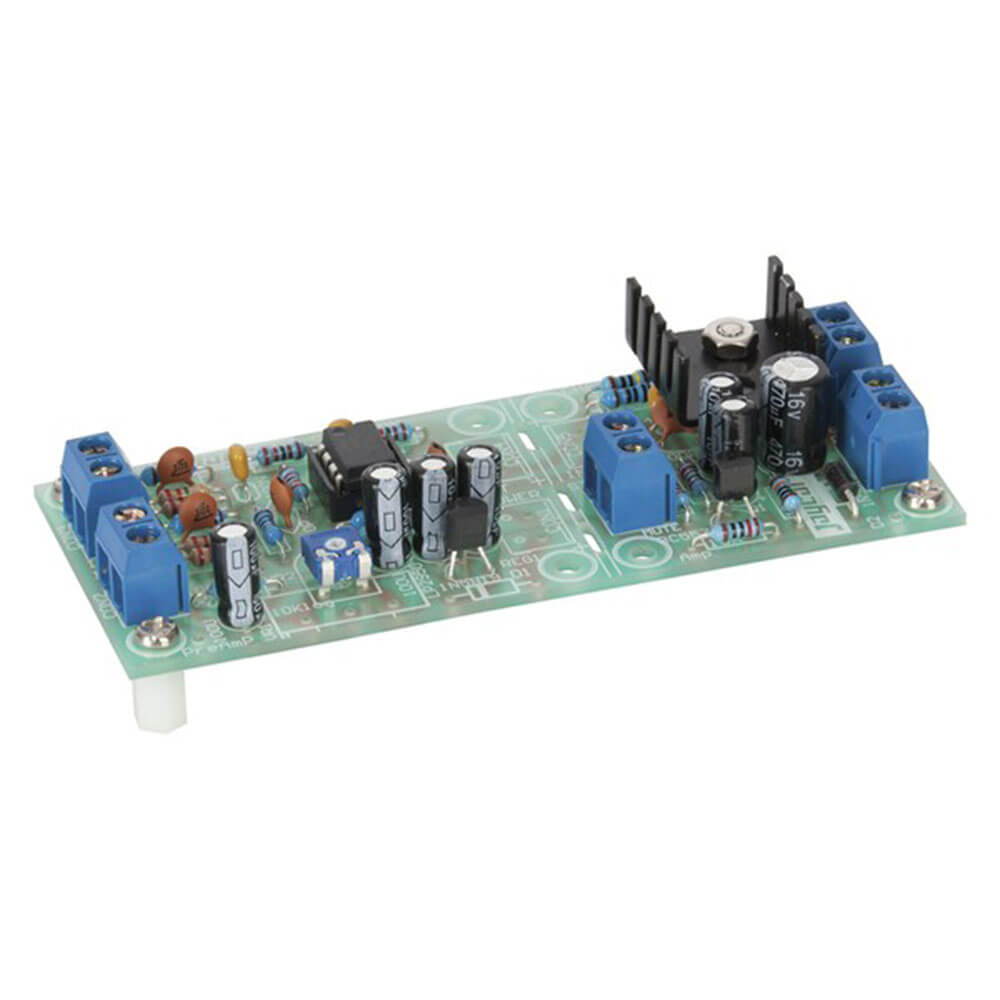

Le kit d'amplificateur audio Champion avec préamplificateur Référence : Silicon Chip Magazine janvier 2013 Une combinaison d'amplificateur et de préamplificateur pour tous ces projets audio à usage général. Il utilise le circuit intégré audio AN7511 pour fournir une puissance musicale de 2 W sous 8 ohms à partir d'une alimentation de 9 à 12 V. Dispose d'une faible distorsion, de deux entrées (mixtes 1:1), d'une protection contre la surchauffe (limitation automatique), d'un contrôle de mise en sourdine et de veille. Le préamplificateur convient également aux microphones et aux guitares électriques et peut être séparé de l'amplificateur pour une utilisation individuelle. Kit fourni avec circuit imprimé sérigraphié, dissipateur thermique et composants de montage sur circuit imprimé.
Traits:
- Plage de tension de fonctionnement : 4 - 13,5 VDC
- Puissance musicale : 3W @ 9 - 12V
- Réponse en fréquence : -2,5 dB à 20 Hz, -0,2 dB à 20 kHz
- Gain : 34 dB pour l'amplificateur, jusqu'à 58 dB avec le préamplificateur
- Sensibilité d'entrée pour amplificateur uniquement : 52 mV RMS à 5 V, 125 mV RMS à 9 - 12 V
- Sensibilité d'entrée pour amplificateur et préamplificateur : 2 mV RMS @ 5 V, 5 mV RMS @ 9 - 12 V
- Courant de repos : 2 mA (préamplificateur) + 30-60 mA (amplificateur)
- Courant de veille : 2 mA (préamplificateur) + 1-10 uA (amplificateur)
Product Specifications
- Forme du kit : forme courte (circuit uniquement)
- Difficulté : Simple
- Temps de construction estimé : 60.0min
- Outils nécessaires : Fer à souder
- Champ d'application : Amplificateur audio avec préamplificateur
- Éléments optionnels supplémentaires : potentiomètre 10kohm
- Largeur du circuit imprimé : 41,0 mm
- Longueur du circuit imprimé : 101,0 mm
- Périphérique audio : Amplificateur
- Niveau d'entrée du signal : 52,0 mV
- Puissance de sortie : 3.0W
- Distorsion audio : 0,25%
- Gamme de fréquences audio : 20,0 Hz, 20,0 kHz
- Rapport signal sur bruit : 65.0dB
- Alimentation audio : 3W
- Gain audio : 34.0dB
- Length : 20 cm
- Width : 7 cm
- Height : 3 cm
